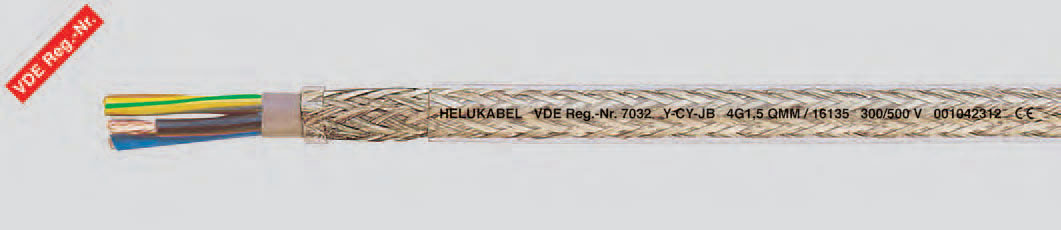

Y-CY-JB

Предназначены для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в качестве управляющих кабелей в управляющих и регулирующих приборах в станкостроении, в инструментальном производстве, в вычислительной технике, а также для передачи сигналов в электронике. Предусмотрено использование в сухих помещениях, применение на открытом воздухе недопустимо. Толстый экран обеспечивает отсутствие помех при передаче сигналов и импульсов. Внутренняя ПВХ-оболочка повышает устойчивость кабеля к механическим нагрузкам. Управляющий кабель прекрасно защищен от помех и идеально подходит для перечисленных выше областей применения. Сквозь прозрачную внешнюю ПВХ-оболочку хорошо видна луженая медная оплетка.

* EMC = злектромагнитная совместимость

Указание Для улучшения электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.

• Специальный управляющий кабель из ПВХ, соответствующий стандартам Е DIN VDE 0245, 0281 часть 13
  Сопротивление проводника DIN VDE 0295

Температурный диапазон

• при монтажных и эксплуатационных изгибах от – 5°C до +80°C
• при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
• Номинальное напряжение U₀/U
  • до 1,5 мм² 300/500 В
  • от 2,5 мм²450/750В
• Испытательное напряжение, переменный ток 50 Гц — 4000 В
• Напряжение пробоя не менее 8000 В
• Сопротивление изоляции не менее 20 МОм х км
• Емкость проводов зависит от диаметра проводника от 0,5 до 2,5 мм²
  • жила/жила150 нФ/км
  • жила/экран 270 нФ/км
• Сопротивление связи макс. 250 Ом/км
• Минимальный радиус изгиба при эксплуатации в неподвижном состоянии10 х диаметр кабеля
• Устойчивость к воздействию ионизирующего излучения — до 80 x 10⁶ сДж/кг (до 80 Мрад)

Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

• голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
• Специальная ПВХ-изоляция жил Z 7225
• Цветовая маркировка жил в соответствии с цветовым кодом JB/OB,см. стр.T48 и стр. T49
• Защитный провод зелено-желтый снаружи, начиная с 3 жил
• Жилы скручены по длине с оптимальным шагом длины скрутки
• Внутренняя оболочка из ПВХ
• Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
• Внешняя прозрачная оболочка из специального ПВХ-пластиката
• устойчив к маслам. Характеристики химической устойчивости – см. в таблице технической информации
• ПВХ трудно воспламеняется
